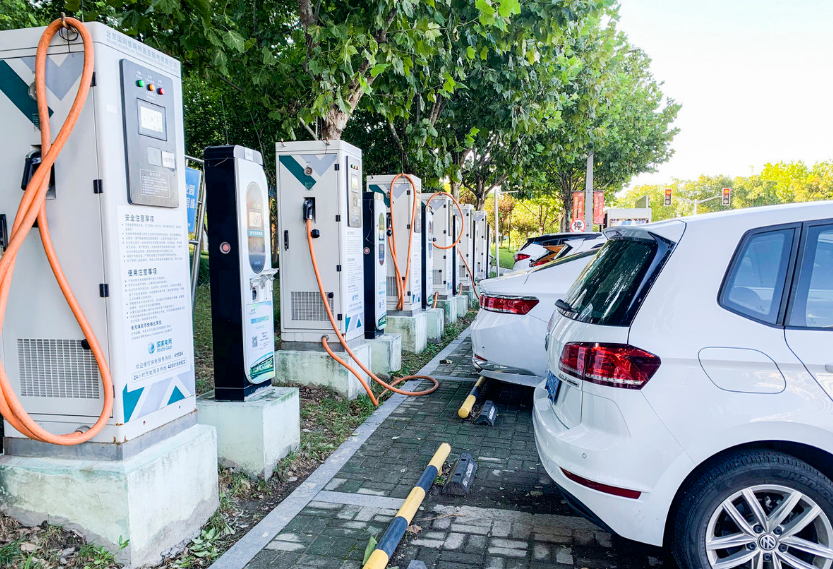

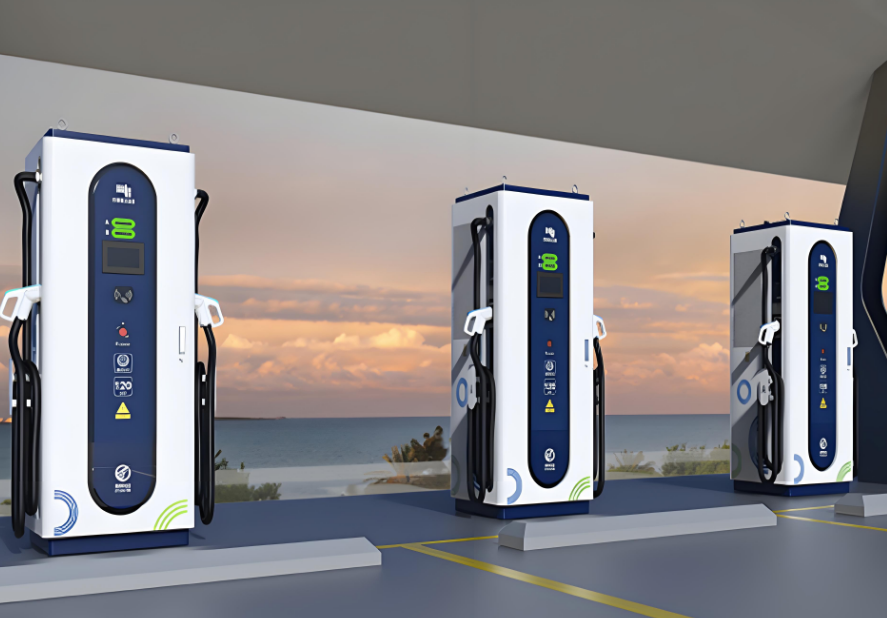

随着电动汽车快充技术的普及，充电桩DC模块的散热需求日益严峻。高功率充电产生的热量若无法有效排出，不仅影响充电效率，更可能引发设备故障甚至安全隐患。散热风扇作为核心散热元件，其性能直接决定了充电桩的稳定性与用户体验。然而，如何在噪音控制、使用寿命和功耗成本三大维度间实现最优平衡，成为行业技术攻坚的关键。
一、核心挑战：三者间的天然矛盾
1.噪音与转速的冲突
传统风冷充电桩依赖高转速风扇（可达6000转/分钟）强化散热，但高速运转产生高达65dB以上的噪音，严重影响周边环境。尤其居民区或商业区站点，噪音投诉已成为运营痛点。
2.寿命与环境的博弈
户外充电桩面临高温、盐雾、粉尘等极端条件。普通风扇电机易受潮腐蚀，轴承磨损加速，平均寿命仅3~5年。加之高转速运行导致机械疲劳，进一步缩短更换周期。
3.功耗与散热效率的权衡
提升风量需增大功耗，但充电桩长期满负荷运行，风扇能耗占比不容忽视。以40kW充电模块为例，三台80mm风扇持续工作年耗电约200kWh，增加运营商成本。
二、破局路径：四大技术维度实现协同优化
1. 散热架构革新：从风冷到液冷的范式转移
液冷系统主导趋势：采用液冷模块+外置散热器的组合，将发热器件完全密封，通过冷却液循环导热，仅需低速大风量风扇对外散热。华为全液冷超充方案实测噪音低于60dB，设备寿命延长至10年以上。
半液冷过渡方案：保留部分风冷结构，但优化风道设计（如独立风道），隔绝灰尘侵入关键电路，降低风扇负载需求。

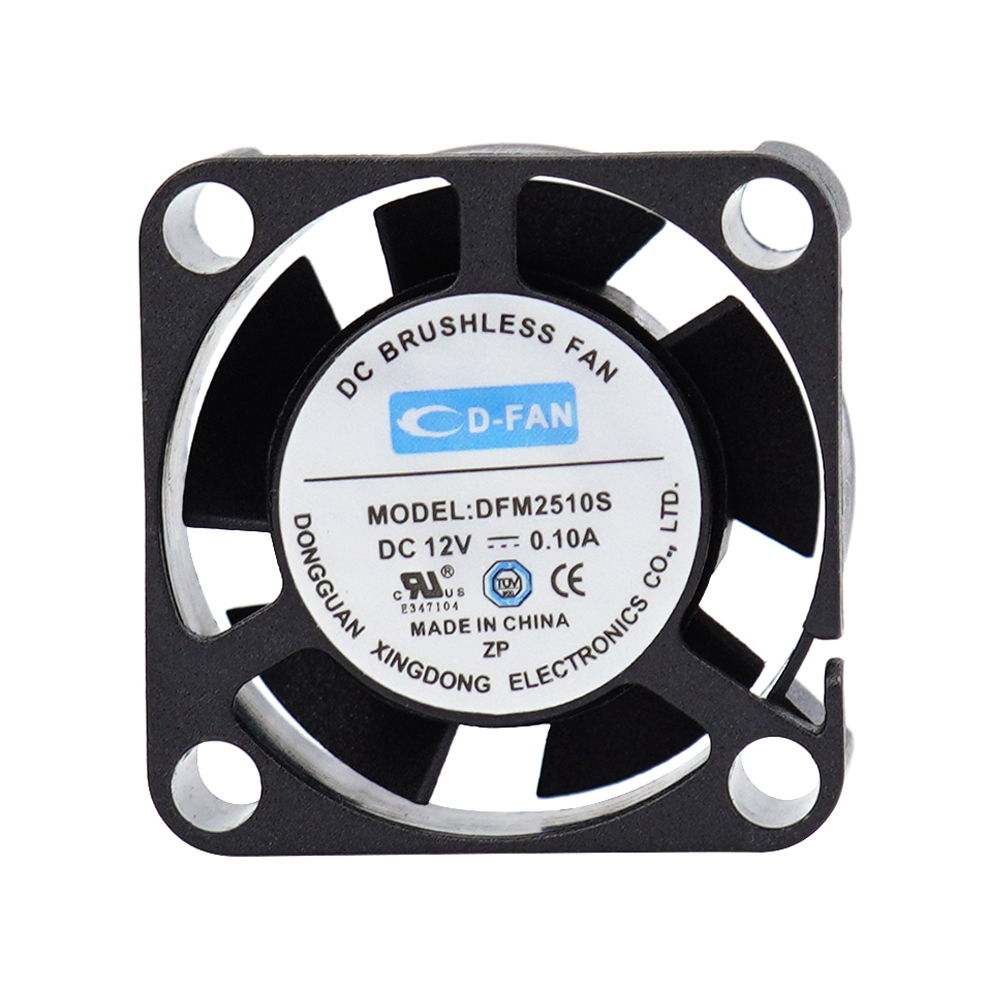

2. 风扇设计与材料升级
宽温域电机：采用耐高低温漆包线绕组（-40℃~70℃稳定运行），搭配玻璃纤维增强PP扇叶，抗盐雾腐蚀能力提升3倍，适应沿海及高湿环境。
低振动结构：含油轴承+减震橡胶垫组合，结合定向导流格栅，使气流均匀性达±8%，减少湍流噪音。实测数据显示，此类设计可将运行噪音控制在45dB以下。
3. 智能控制算法动态调节
PWM脉宽调速：基于温度传感器实时反馈，自动调节风扇转速。如辉盈DC轴流风扇在轻载时降至30%转速，功耗不足5W；满载时秒级响应升至全速，兼顾静音与效能。
预测性维护集成：通过RS485接口接入BMS系统，实时监测风扇振动、电流异常，提前预警故障，避免突发停机。
4. 能效比极致化设计
IE4高效无刷电机：较传统交流风扇节能40%，配合优化叶片曲面设计，同等风量下功耗显著降低。
复合散热技术：液冷板+低频风扇组合，利用冷却液高比热容快速吸热，再以低转速空气完成末端散热，破解“高功耗换高风量”困局。
三、未来展望：AI驱动的零摩擦平衡
随着AI算法与边缘计算的融合，下一代散热系统将实现预测性动态调控——通过历史数据训练模型，预判充电峰值热负荷，提前调整风扇矩阵的功率分配。同时，石墨烯涂层轴承、磁悬浮电机等技术的突破，有望彻底消除机械磨损，迈向“静音-长效-低耗”三位一体的新纪元。
充电桩散热绝非简单的部件堆砌，而是系统工程的深度优化。当企业不再孤立追求某一项参数的极致，转而构建散热生态链（液冷介质→智能风扇→云端监控），方能在噪音、寿命与功耗的三角迷局中开辟新局。毕竟，真正的技术跃迁，永远始于对复杂约束的创造性解构。
